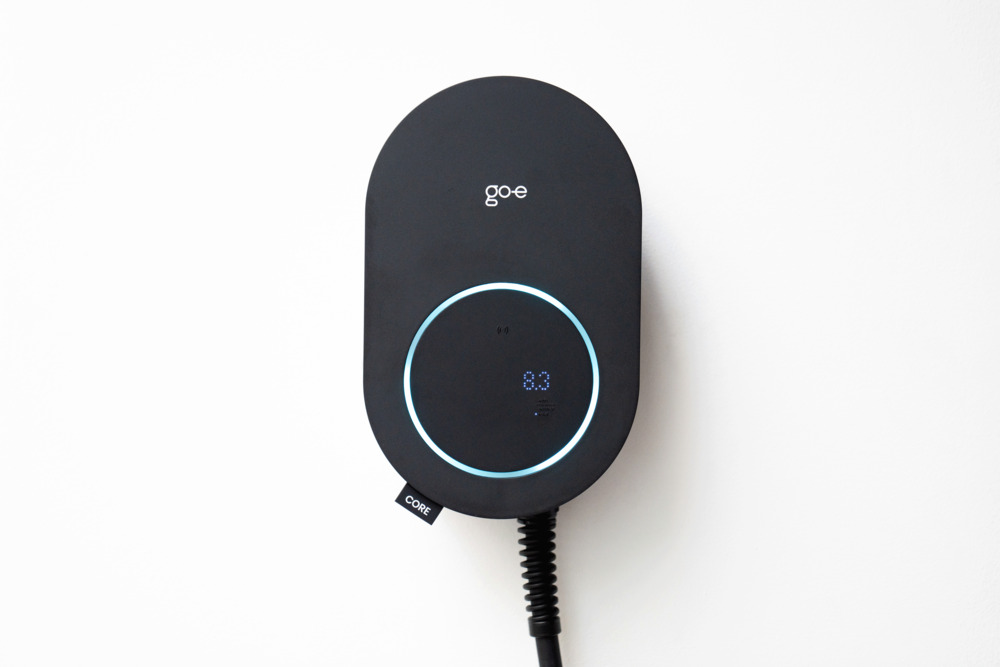

go-e Charger CORE

go-e Charger CORE

Älykästä ja luotettavaa latausta - go-e Charger CORE tarjoaa samoja älykkäitä ominaisuuksia joihin olet tottunut  jo aikaisemmin go-e:lta, kuten aurinkosähkön ylijäämälatauksen ja latauksen pörssisähkön mukaan. Latausasema mahdollistaa tiedonsiirron yleisimpien tietoliikenneliitäntöjen kautta, ja se on ISO 15118 -standardin mukaisesti V2X- ja Plug&Charge-valmis*. Avoimet liitännät ja skaalautuva kuormanhallinta parantavat käytettävyyttä entisestään. Laite on helppo asentaa, kätevä käyttää ja aina älykkäästi kytketty ja sillä on erinomainen hinta-laatusuhde. go-e Charger CORE:ssa on kiinteästi liitetty latauskaapeli, jossa on tyypin 2 pistoke. go-e Charger CORE tarjoaa samat toiminnot kuin go-e Charger PRO – yhdellä poikkeuksella: CORE-mallin sähkömittari ei ole MID-direktiivin mukaisesti sertifioitu. Ladatun energian määrä (kWh) näkyy kuitenkin suoraan latausaseman etuosaan integroidulta LED-näytöltä. Vaihtoehtoisesti tietoja voi myös tarkastella go-e sovelluksesta.

Alkuperämaa: Itävalta
Valmistajan takuu: 5 vuotta

Nopea asennus ja käyttöönotto

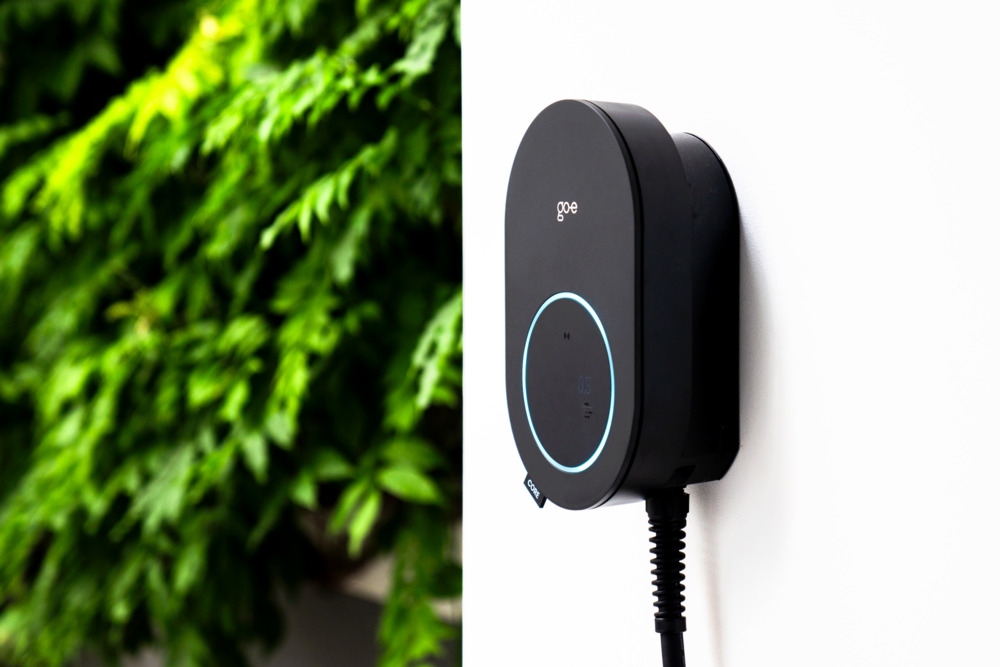

Kompakti ja kevyt. go-e Charger CORE voidaan asentaa helposti ja ottaa käyttöön hyvin lyhyessä ajassa. Latausasema soveltuu sisä- ja ulkokäyttöön IP66-suojausluokan ansiosta. Sähköasentaja kiinnittää vain seinäkiinnikkeen, asettaa virtaliitäntäkaapelin paikalleen ja kiinnittää sen. Virtajohto voidaan syöttää takaa, alhaalta ja ylhäältä, mikä tarjoaa maksimaalisen joustavuuden jokaiseen sijaintiin. Lopuksi latausyksikkö kiinnitetään ja pultataan paikalleen. Tämän jälkeen lataaminen on mahdollista ilman lisäasetuksia. Alkuasennuksen lisäasetukset voidaan tehdä sovelluksen kautta tai vaihtoehtoisesti go-e-taustajärjestelmän kautta  (go-e Portal), jonka avulla voidaan ottaa käyttöön monta latausasemaa hyvin lyhyessä ajassa. Näin varmistetaan, että latausasemat ovat valmiita erilaisiin käyttötarkoituksiin.

Maksuton go-e-Portal mahdollistaa useiden latausasemien helpon käyttöönoton samanaikaisesti, mutta myös kätevän RFID-hallinnan, tilan ja energiankulutuksen seurannan sekä laskutukseen liittyvien tietojen toimittamisen (latausasemaa/käyttäjää kohden). Se varmistaa myös yhteyden muihin järjestelmiin.

Kätevä hallinta

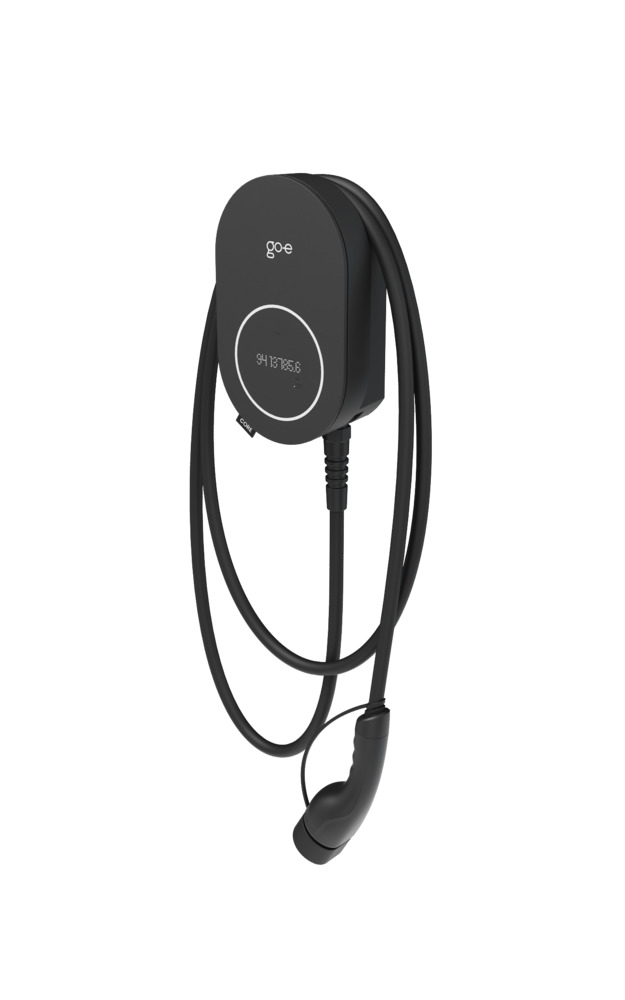

go-e Charger CORE on varustettu kiinteällä latauskaapelilla, jossa on tyypin 2 pistoke, mikä mahdollistaa lähes kaikkien Euroopassa yleisesti käytettyjen sähköautojen ja plug-in-hybrideiden lataamisen. Kuuden metrin pituinen latauskaapeli mukautuu joustavasti kaikkiin pysäköintitilanteisiin, olipa auto edessä, takana tai sivulla. Kun lataus on valmis, kaapelin hallinta on intuitiivista ja kaapeli voidaan sijoittaa turvallisesti ja kompaktisti go-e Charger CORE:n ympärille.

Korkea valmistuslaatu - valmistettu Itävallassa - takaa pitkäikäisen ja huoltovapaan käytön. Jatkuvat päivitykset varmistavat, että latausasema tarjoaa aina uusimmat ominaisuudet.

Monet käyttöliittymät luotettavaan tiedonsiirtoon ja entistä älykkäämpään lataukseen

go-e Charger CORE tarjoaa langattoman tiedonsiirron WiFi- ja matkapuhelinverkon (LTE) kautta, mutta myös langallisen tiedonsiirron Ethernetin avulla. Tämä varmistaa älykkään latauksen ja yhteyden ulkoisiin järjestelmiin missä tahansa. Lisäksi latausasema voidaan ohjata digitaalisen sisääntulon ja ulostulon kautta. Erilaiset avoimet API-liitännät ja OCPP mahdollistavat yhteyden kolmannen osapuolen ohjelmistoihin, kuten taustajärjestelmiin, energianhallintajärjestelmiin, aurinkosähkön ylijäämäjärjestelmiin tai laskutusjärjestelmiin.

Kustannustehoka ja kestävä ratkaisu: Aurinkosähkön ylijäämän hyödyntäminen, pörssisähkö ja kaksisuuntainen lataus*

Älykkäät ominaisuudet, kuten latauksen aikataulutus ja aurinkosähkön ylijäämän hyödyntäminen, auttavat merkittävästi säästämään kustannuksia. Myös pörssisähkön hintojen mukaan optimoitu lataus, joka on integroitu go-e-sovellukseen, tuo lisäsäästöjä. Tämä ei ainoastaan säästä rahaa, vaan myös vähentää sähköverkon kuormitusta ja tukee kestävää kehitystä.

Laitteiston puolella go-e Charger CORE on valmisteltu V2X-toimintoihin* ISO 15118 -standardin mukaisesti. Näihin kuuluvat ajoneuvosta verkkoon (V2G) ja ajoneuvosta kotiin (V2H) -toiminnot, jotka tunnetaan myös kaksisuuntaisena latauksena*.

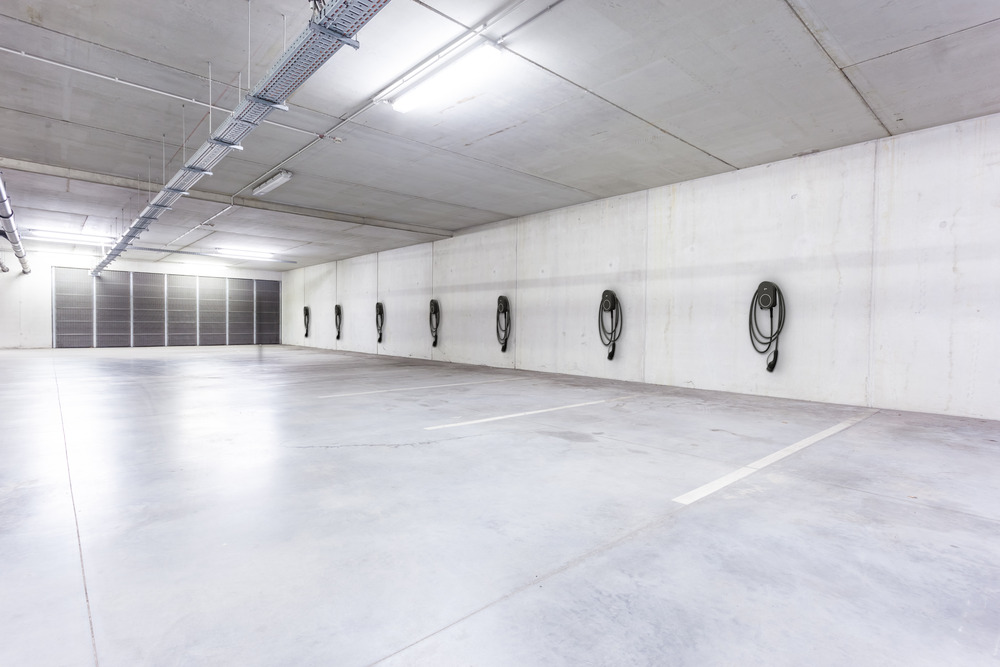

Skaalautuva kuormanhallinta suurille pysäköintialueille

go-e Charger tarjoaa staattista kuormanhallintaa  ilman lisälaitteita, jolloin suuri määrä ajoneuvoja voidaan ladata samasta virtaliitännästä – yksittäisten latausasemien priorisointi on mahdollista. Lisäksi voit hyödyntää dynaamista kuormanhallintaa go-e Controllerilla, OCPP:lla, Modbus TCP:lla tai avoimella API:lla. Tämä tarkoittaa, että latausteho mukautuu jatkuvasti saatavilla olevaan virtaan, ottaen huomioon myös aurinkosähkön ylijäämän. Näin voidaan perustaa latausverkosto sadoilla latausasemilla ilman sähkökatkojen pelkoa. Samalla voidaan välttää tehohuippuja ja vähentää kustannuksia.

Lataustunnistus ja valtuutus RFID:n tai Plug&Charge:n* kautta

Latausasema mahdollistaa vapaan latauksen, mutta tämän voi vaihtaa käyttövaltuutukseen. go-e Charger CORE tarjoaa käyttäjän tunnistuksen integroidun RFID-lukijan avulla, mahdollistaen latausprosessin ja lataustapahtumien selkeän kohdistamisen tietylle henkilölle. Laite toimitetaan yhdistetyn RFID-tunnisteen kanssa, ja lisätunnisteita voidaan ohjelmoida useille latureille samanaikaisesti go-e:n tai muiden taustajärjestelmien kautta. Tavanomaiset luottokortit ja yrityksissä jo käytössä olevat RFID-tunnisteet, jotka lähettävät 13.56 MHz taajuudella, ovat myös yhteensopivia, ja aktivointi sovelluksen kautta on mahdollista. Yksittäisille käyttäjille muodostuu yksityiskohtaiset lataustiedot.

go-e Charger CORE on Plug&Charge valmis* ISO 15118 -standardin mukaisesti. Tulevaisuudessa tämä mahdollistaa latausprosessien valtuutuksen, aktivoinnin ja laskutuksen ilman, että käyttäjän tarvitsee käynnistää latausprosessi RFID:n tai sovelluksen kautta.

Latausteho jopa 3,7 kW, 7,4 kW, 11 kW tai 22 kW:iin asti

go-e Charger CORE voidaan kytkeä yksi- ja kolmivaiheisesti. Latausaseman latausteho on toimitushetkellä rajoitettu 11 kW:iin kolmivaiheisesti kytkettynä (yksivaiheisesti 3,7 kW). Kaikki latausaseman komponentit on valmistettu 22 kW:n latausteholle. Asentaja voi osana asennusprosessia nostaa kolmivaiheisen kytkennän enimmäislataustehoa 22 kW:iin (yksivaiheinen 7,4 kW:iin) sovelluksen tai taustajärjestelmän kautta. Maakohtaiset määräykset, esim. yksivaiheista latausta koskevat määräykset, on otettava huomioon käyttöönottoprosessin aikana.

*Kaksisuuntainen lataus ja valtuutus Plug&Chargen kautta on valmisteltu laitteistopuolella, ja se tarjotaan toimintona myöhemmin ohjelmistopäivityksen kautta.

go-e Charger CORE

• Laturirunko, jossa on kiinteä latauskaapeli (pituus: 6 m) ja tyypin 2 pistoke (standardin IEC 62196 mukaisesti)
• Latausteho on toimitettaessa rajoitettu 11 kW:iin, mutta asentaja voi nostaa tehon maksutta 22 kW:iin.
• Seinäkiinnike
• Erillinen pistokkeen pidike latauskaapelin tyypin 2 pistokkeelle
• Kiinnitystarvikkeet, kuten ruuvit, tapit, kaapelinsidokset, kaapelikiinnikkeet.
• Erilaiset läpiviennit
• Tiivistystarra
• 1 x nollauskortti
• 1 x RFID-tunniste (jo yhdistetty)
• 1 x pikaopas

Produktspezifikationen

• Kiinteä latausasema: Standardin EN IEC 61851-1:2019 mukaan
• Mitat (L x K x S): noin. 18.6 x 29.7 x 9.9 cm
• Paino (mukaan luettuna latauskaapeli): noin. 5,1 kg
• Asennustavat: Seinä, jalusta/pylväs
• Latauskaapeli - Pituus: 6 m
• Latauskaapeli - Läpimitta: 5 x 6 mm² + 1 x 0,5 mm²
• Verkkoliitäntäkaapeli : asentaja toimittaa
• Kaapelin sallittu poikkileikkaus (verkkoliitäntäkaapeli): 3 x 1,5 mm² - 5 x 10 mm²
• Kaapelin sallittu halkaisija (verkkoliitäntäkaapeli): 10 mm - 20 mm
• Kaapelin reititysvaihtoehdot (verkkoliitäntäkaapeli): Ylhäältä,  Alhaalta,  Takaa
• Liitäntä (vaiheiden lukumäärä): Yksi- tai kolmivaiheinen
• Nimellisjännite: 230 V - 240 V (yksivaihe) / 400 V - 415 V (kolmivaihe)
• Maksimi nimellisvirta: 16/32 A (yksivaihe / kolmivaihe)
• Maksimi latausteho: 22 kW (32 A, kolmivaihe)
• Nimellistaajuus: 50 Hz
• Verkon muodot: TT/TN/IT

• Virrankulutus valmiustilassa: 3,5 W
• Nimellisimpulssinkestojännite (Uimp): 4 kV
• Nimelliseristysjännite (Ui): 415 V
• Nimellinen monimuotoisuuskerroin (RDF): 1

Sallitut ympäristöolosuhteet

• Asennuspaikka: Sisällä tai ulkona
• Käyttölämpötila: -25 °C - + 45 °C.
• Varastointilämpötila: -40 °C - + 85 °C.
• Korkeus merenpinnasta: Enintään 2 000 m merenpinnan yläpuolella.
• Suhteellinen kosteus: Enintään 95 % (ei kondensoituva).

Tietoliikenneliitännät ja protokollat

• RFID: 13,56 MHz
• WiFi: 802.11b/g/n 2,4 GHz / Frequenzband 2412-2472 Mhz
• Bluetooth: BLE ready (2,4 GHz)
• Matkapuhelinyhteys: LTE FDD (B1/3/5/7/8/20) / GPRS / EGPRS (GSM 900MHz/GSM-DCS 1800 MHz)
• Ethernet: 10/100 Mbit/s, RJ45-Anschluss, LSA-Anschlüsse
• Digitaalinen tulo: 2 x eristämätöntä sisääntuloa, jotka voidaan yhdistää erilaisiin laitteistoihin, kuten ripple control -vastaanottimeen
• Digitaalinen Ulostulo: 1x täysin eristetty kytkin kontakti vianeristyksen tai muiden sääntelyvaatimusten tukemiseksi. 230 V AC / 30 V DC, 5 A
• Datasähkö: Fyysinen kerros ISO 15118-3 -standardin mukaisesti
• API: Avoin ja dokumentoitu paikallinen + pilvi HTTP API, Modbus TCP, MQTT
• OCPP 1.6 (Json): Viestintä taustajärjestelmien kanssa älykästä latausta ja transaktiokustannusten laskutusta varten

Turvallisuustoiminnot

• DC-suojamoduuli, jossa on DC-tunnistus ja ylimääräinen AC-tunnistus: CORE:ssa on sisäänrakennettu vikavirtasuojamoduuli, jossa on vikavirtatunnistus (IΔn = 20 mA AC ja 6 mA DC), erillinen vikavirtasuojakatkaisija on asennettava ylävirtaan laitteesta katsottuna: RCD Tyyppi B (IΔn = 30 mA AC ja 6 mA DC). IEC 60364-7-722 tai vastaavat kansalliset asennusmääräykset
• IP66: Suojattu lialta ja vedeltä, sopii pysyvään ulkokäyttöön
• Sähköinen suojausluokka: I
• Likaantumisaste: 3
• Käyttöoikeudet: Voidaan aktivoida näin halutessa. Tunnistautuminen RFID-tägillä tai APP:lla on mahdollista. Paketti sisältää yhden (1) ohjelmoidun RFID-tägin.
• Maadoitustesti: TT-, TN-verkoille (poiskytkettävä maadoitustesti IT-verkoille − Norja-tila)
• Virta-anturi: 3-vaihe
• Lämpötilatunnitus: Latausvirran säätö ylikuumenemisen sattuessa
• Iskunkestävyys: IK08
• Ylijänniteluokka: OVC 3

Energiamittari ja tilanäyttö

• Energiamittari: MID-vaatimusten mukainen - Luokan B aktiivinen sähköenergiamittari
• Ladattujen kWh:n näyttö: Kokonaismäärä ja latausprosessikohtainen määrä vuorotellen etupuolelle integroidun LED-näytön avulla visualisoituna.
• Tilailmoitus: Voidaan lukea laitteessa olevan LED-renkaan ja sovelluksen kautta sekä taustapalvelussa

Muut mobiiliyhteyden ominaisuudet

• Matkapuhelinsopimus: Vähintään 5 vuoden ilmainen matkapuhelinyhteys.
• Jatkaminen mahdollista 12 eurolla (sis. alv) vuodessa.
• SIM-korttityyppi: Tehdasintegroitu eSIM go-e:ltä (ei vaihdettavissa). Tehdasasennettu asiakkaan omistama nano-SIM suurempiin B2B-projekteihin.
• Aktivoi/Poista käytöstä: Milloin tahansa go-e-sovelluksen tai API:n kautta
• Yhteystyypit: Vakio: 4G LTE Cat-1, Varavaihtoehto rajoitetun kuuluvuuden aikana: 2G / EDGE
• Verkon maakohtainen saatavuus: Rajoittamaton mobiiliyhteys kaikissa EU-maissa, Isossa-Britanniassa, Sveitsissä, Norjassa ja Liechtensteinissa. Ilmainen roaming näiden maiden välillä.
• Mobiiliverkot: Yleiskatsaus edellä mainituissa maissa käytettävistä matkapuhelinverkoista on saatavilla go-e:n nettisivujen Tuki/Usein kysytyt kysymykset-osiossa.

Latausteho

• Max. latausteho: 11 kW (16 A, 3-vaihe) / 22 kW (32 A 3-vaihe) / 3,7 kW (16 A, 1-vaihe) / 7,4 kW (32 A, 1-vaihe)
• Latausteho säädettävissä 1,4 kW:n ja 22 kW:n välillä auton sisäisen laturin vaiheiden lukumäärän mukaan (latausvirran kautta 1 ampeerin askelin 6 A:n ja 32 A:n välillä):

• Yksivaiheinen latausauto: 1,4 kW - 7,4 kW (maakohtaisia rajoituksia on noudatettava).
• Kaksivaiheinen latausauto: 2,8 kW - 14,8 kW (laturin kaksivaiheinen kytkentä ei ole mahdollista).
• Kolmivaiheinen latausauto: 4,2 kW - 22 kW (go-e Laturi kytkeytyy liitännässä käytettävissä olevalla virralla).

Latauspisteen hallinta

• Paikallinen tai maailmanlaajuinen* hallinnointi ja seuranta: go-e sovellus, go-e Portal (taustajärjestelmän) kautta tai ulkoisen taustajärjestelmän kautt
• Seurantaparametrit: Jännite, virta, teho, energiae
• Lataustehon säätäminen: Virtatason säätäminen 1 ampeerin askelin
• Aurinkosähkön ylijäämälataus: Aurinkosähköliitäntä go-e Controllerin (erillinen tuote) tai avoimen API-rajapinnan (vaatii ohjelmointia)* tai vaihtoehtoisen energianhallintajärjestelmän* kautta
• Lataus pörssisähkön ja muuttuvien sähkönhintojen mukaan*/**: Lataa automaattisesti kun sähkön hinta on halvinta
• Vaiheen vaihto: 1-/3-vaiheen vaihtaminen sovelluksella  tai automaattisesti go-e Controllerilla - jopa latauksen aikana
• Käynnistys/pysäytystoiminto ja ajastin: Käynnistä ja pysäytä lataus tarpeen mukaan | Latauksen rajoittaminen tai latausjaksojen asettaminen
• kWh-raja: Aseta haluttu energian enimmäismäärä
• Latausloki / latausistuntojen dokumentointi: Latausprosessien synkronointi pilvipalvelun kanssa ja aiempien latausprosessien näyttäminen*
• Kuormanhallinta* (stattinen): Liittymässä käytettävissä olevan tehon jakaminen useille latausasemille parhaan mahdollisen hyödyn saavuttamiseksi ja suojaamiseksi sähkökatkoksia vastaan - priorisointi on mahdollista.
• Kuormanhallinta* (dynaaminen - Controllerilla tai toisella EMS:lla): Laajennettu sähkökatkossuojaus rakennuksen nykyisen virrankulutuksen jatkuvalla seurannalla ja latausvirran säätämisellä.
• RFID-tunnisteiden hallinta: Paikallisesti enintään 10 käyttäjää/laturi | rajoittamaton määrä OCPP:n kautta
• Valtuutusmenetelmät / Käyttöoikeuksien ja käyttäjien hallinta: RFID-tägi / RFID kortti | Sovellus| Plug & Charge valmis*** ISO 15118 mukaan
• Lataustilat: Basic (Simppeli lataus ilman erityisasetuksia) | Eco* (Kestävää ja taloudellista latausta ja siksi myös erittäin edullista) | Daily Trip* (Aseta energiatavoite ja latauksen päättymisajankohta.)
• Push-ilmoitukset*: Automaattiset ilmoitukset lataustilasta
• Laiteohjelmistopäivitykset*: Säännölliset toiminta- ja tietoturvapäivitykset pitävät latausaseman päivitettynä.
• Kaksisuuntainen lataus: V2X valmis*** ISO 15118 standardin mukaan

*Vaaditaan latausaseman internetyhteys.

**Tarvitaan sopimus sellaisen sähköntarjoajan kanssa, jonka sähkönhinnat on integroitu go-e-sovellukseen. Toimittajien määrää laajennetaan jatkuvasti

***Toiminnallisuus on valmisteltu laitteistopuolella, ja se tarjotaan toimintona myöhemmin ohjelmistopäivityksen kautta.
