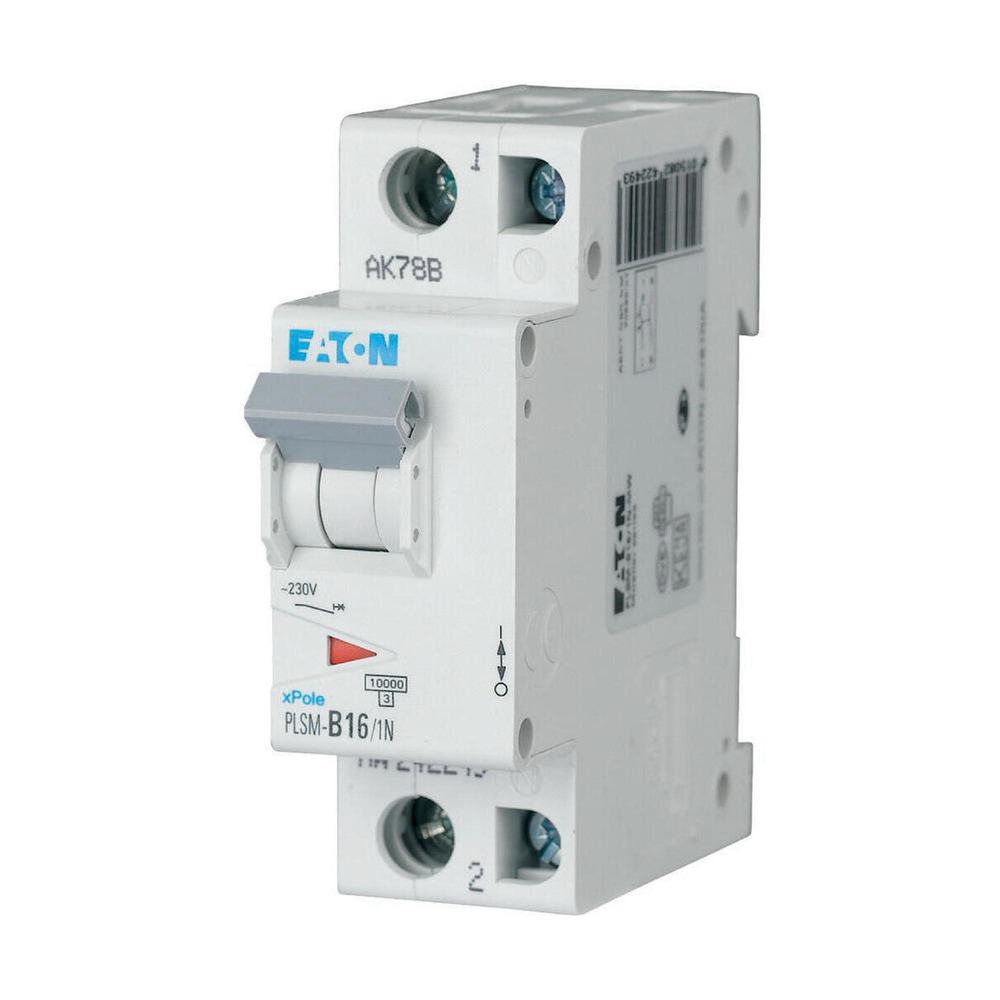

EATON Leitungsschutzschalter 16 A 1P+N

EATON Leitungsschutzschalter 16 A 1P+N

Der Stromkreis, an den der go-e Charger angeschlossen werden soll, muss mit einem Leitungsschutzschalter (Charakteristik B oder C) folgender Spezifikation versehen sein:

• Anschluss 16 A bzw. 32 A dreiphasig = 3- oder 4-poliger Leitungsschutzschalter für 16 A bzw. 32 A
• Anschluss 16 A bzw. 32 A einphasig = 2-poliger Leitungsschutzschalter für 16 bzw. 32 A

Der hier angebotene Leitungsschutzschalter ist für den einphasigen Anschluss des go-e Charger mit maximal 16 A geeignet.

ALLGEMEINE SPEZIFIKATION

• PRODUKTNAME: Eaton Moeller series xPole - PLS6/M MCB
• KATALOGNUMMER: 24249
• PRODUKT LÄNGE/TIEFE: 80 mm
• PRODUKTHÖHE: 75 mm
• PRODUKTBREITE: 35 mm
• PRODUKTGEWICHT: 0.163 kg
• EINHALTUNG(EN): RoHS conform
• EAN: 4015082422493
• MODELLCODE: PLSM-B16/1N-MW

PRODUKTSPEZIFIKATIONEN

• TYP: Leitungsschutzschalter, PLSM
• BESONDERE MERKMALE: Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
• ANWENDUNG: Schaltgeräte für Anwendungen im Wohnungsbereich und kommerzielle Anwendungen, xPole - Schaltgeräte für Wohn- und Zweckbau
• STROMSTÄRKEWERT: 16 A
• MERKMALE: Gleichzeitige Schaltung N-neutral, Zusatzeinrichtungen möglich
• VERSCHMUTZUNGSGRAD: 2
• BENUTZT MIT: Leitungsschutzschalter, PLSM
• SCHUTZART: IP20
• VERLUSTLEISTUNG DES BETRIEBSMITTELS, STROMABHÄNGIG: 2,6 W
• BEMESSUNGSSTOSSSPANNUNGSFESTIGKEIT (UIMP): 4 kV
• AUSLÖSECHARAKTERISTIK: B
• UMGEBUNGSBETRIEBSTEMPERATUR – MAX: 75 °C
• UMGEBUNGSBETRIEBSTEMPERATUR – MIN: -25 °C
• EINBAUTIEFE: 70.5 mm
• ANSCHLIESSBARER LEITERQUERSCHNITT (MEHRDRÄHTIG) – MAX: 25 mm²
• ANSCHLIESSBARER LEITERQUERSCHNITT (MEHRDRÄHTIG) – MIN: 1 mm²
• ANSCHLIESSBARER LEITERQUERSCHNITT (EINDRÄHTIGE ADER) – MAX: 25 mm²
• ANSCHLIESSBARER LEITERQUERSCHNITT (EINDRÄHTIGE ADER) – MIN: 1 mm²
• ENERGIEBEGRENZUNGSKLASSE: 3
• BEMESSUNGSFREQUENZ - MAX.: 60 Hz
• BEMESSUNGSFREQUENZ - MIN: 50 Hz
• VERLUSTLEISTUNGSABGABEVERMÖGEN: 0 W
• VERLUSTLEISTUNG PRO POL, STROMABHÄNGIG: 0 W
• BREITE IN ANZAHL DER MODULAREN ABSTÄNDE: 1.5
• SPANNUNGSART: Wechselstrom
• ÜBERSPANNUNGSKATEGORIE: III
• ANZAHL DER POLE: 1-polig + N
• AUSLÖSECHARAKTERISTIK: B
• POLZAHL (GESCHÜTZT): 1
• ANZAHL DER POLE (INSGESAMT): 2
• BEMESSUNGSISOLATIONSSPAN. (UI): 440 V
• BEMESSUNGSBETRIEBSSTROM ZUR VERLUSTLEISTUNGSANGABE (IN): 16 A
• BEMESSUNGSBETRIEBSSPANNUNG (UE) - MAX: 230 V
• BEMESSUNGSKURZSCHLUSSAUSSCHALTVERMÖGEN (EN 60898) BEI 230 V: 10 kA
• BEMESSUNGSKURZSCHLUSSAUSSCHALTVERMÖGEN (EN 60898) BEI 400 V: 10 kA
• BEMESSUNGSKURZSCHLUSSAUSSCHALTVERMÖGEN (IEC 60947-2) BEI 230 V: 0 kA
• BEMESSUNGSKURZSCHLUSSAUSSCHALTVERMÖGEN (IEC 60947-2) BEI 400 V: 0 kA
• BEMESSUNGSSCHALTVERMÖGEN (IEC/EN 60898-1): 10 kA
• VERLUSTLEISTUNG STATISCH, STROMUNABHÄNGIG: 0 W
• VERLUSTLEISTUNG: 2.7 W
