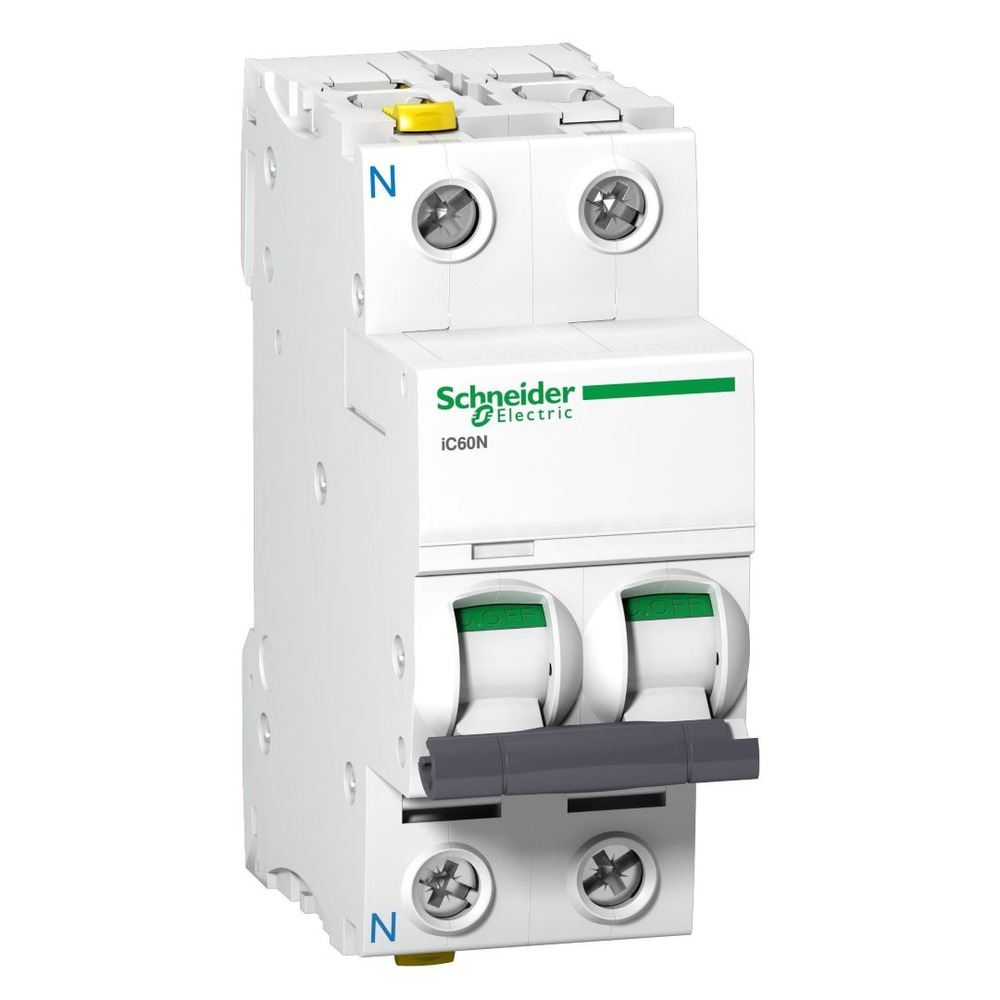

Leitungsschutzschalter 16 A 1P+N

Leitungsschutzschalter 16 A 1P+N

Der Stromkreis, an den der go-e Charger angeschlossen werden soll, muss mit einem Leitungsschutzschalter (Charakteristik B oder C) folgender Spezifikation versehen sein:

• Anschluss 16 A bzw. 32 A dreiphasig = 3- oder 4-poliger Leitungsschutzschalter für 16 A bzw. 32 A
• Anschluss 16 A bzw. 32 A einphasig = 2-poliger Leitungsschutzschalter für 16 bzw. 32 A

Der hier angebotene Leitungsschutzschalter ist für den einphasigen Anschluss des go-e Charger mit maximal 16 A geeignet.

Montage

• Schutzart (IP):  IP20 entspricht EN/IEC 60529
• Verschmutzungsgrad: 3
• Überspannungskategorie: IV
• Relative Luftfeuchte: 95 % bei 55 °C
• Umgebungstemperatur bei Betrieb: -35...70 °C
• Umgebungstemperatur bei Lagerung: -40...85 °C

Hauptmerkmale

• Baureihe/Produktname: Acti 9 iC60N
• Produkt- oder Komponententyp: Leitungsschutzschalter
• Beschreibung der Pole: 1P + N
• Neutralposition: Links
• Nennstrom: 16 A
• Netzwerkanschluss: AC / DC
• Technologie der Auslöseeinheit: Thermomagnetisch
• Charakteristik: B
• Ausschaltvermögen:
• 10 kA Icu entspricht EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
• 20 kA Icu gemäß EN/IEC 60947-2 - 100...133 V AC 50/60 Hz
• 6000 A Icn entspricht EN/IEC 60898-1 - 230 V AC 50/60 Hz
• 36 kA Icu conforming to EN/IEC 60947-2 - 12...60 V AC 50/60 Hz
• Anwendungskategorie: Kategorie A entspricht EN/IEC 60898-1
• Eignung für Isolation: Ja entspricht EN 60947-2 und EN/IEC 60898-1

Zusatzmerkmale

• Geräteposition im System: Abgang
• Netzwerkfrequenz: 50/60 Hz
• magnetische Auslösegrenze: 4 x In +/- 20 %
• Bem.-Betr.-Ausschaltverm. Ics:
• 6000 A 100 % x Icu entspricht EN/IEC 60898-1 - 230 V AC 50/60 Hz
• 27 kA 75 % x Icu entspricht EN/IEC 60947-2 - 12...60 V AC 50/60 Hz
• 7.5 kA 75 % x Icu entspricht EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
• 15 kA 75 % x Icu entspricht EN/IEC 60947-2 - 100...133 V AC 50/60 Hz
• Begrenzungsklasse: 3 entspricht EN/IEC 60898-1
• Nennisolationsspannung Ui: 500 V AC 50/60 Hz entspricht EN/IEC 60947-2
• Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV entspricht EN/IEC 60947-2
• Plus-Kontaktanzeige: Vorhanden
• Betätigungsart: Kippschalter
• Lokale Signalisierung: Auslöseanzeige
• Montagehalterung: DIN-Schiene
• 9-mm-Raster: 4
• Abmessungen (Höhe x Breite x Tiefe): ca. 91 x 36 x 78,5 mm
• Farbe: Weiß
• mechanische Lebensdauer: 20.000 Zyklen
• elektrische Lebensdauer: 10.000 Zyklen
• Anschlüsse – Klemmen: Doppelklemme, oben oder unten fest Draht/Drähte 1...25 mm² max. oder Doppelklemme, oben oder unten flexibel Draht/Drähte 1...16 mm² max.
• Drahtabisolierungslänge: 14 mm (oben oder unten)
• Anzugsmoment: 2 Nm (oben oder unten)
• Erdschlussschutz: Separater Block
