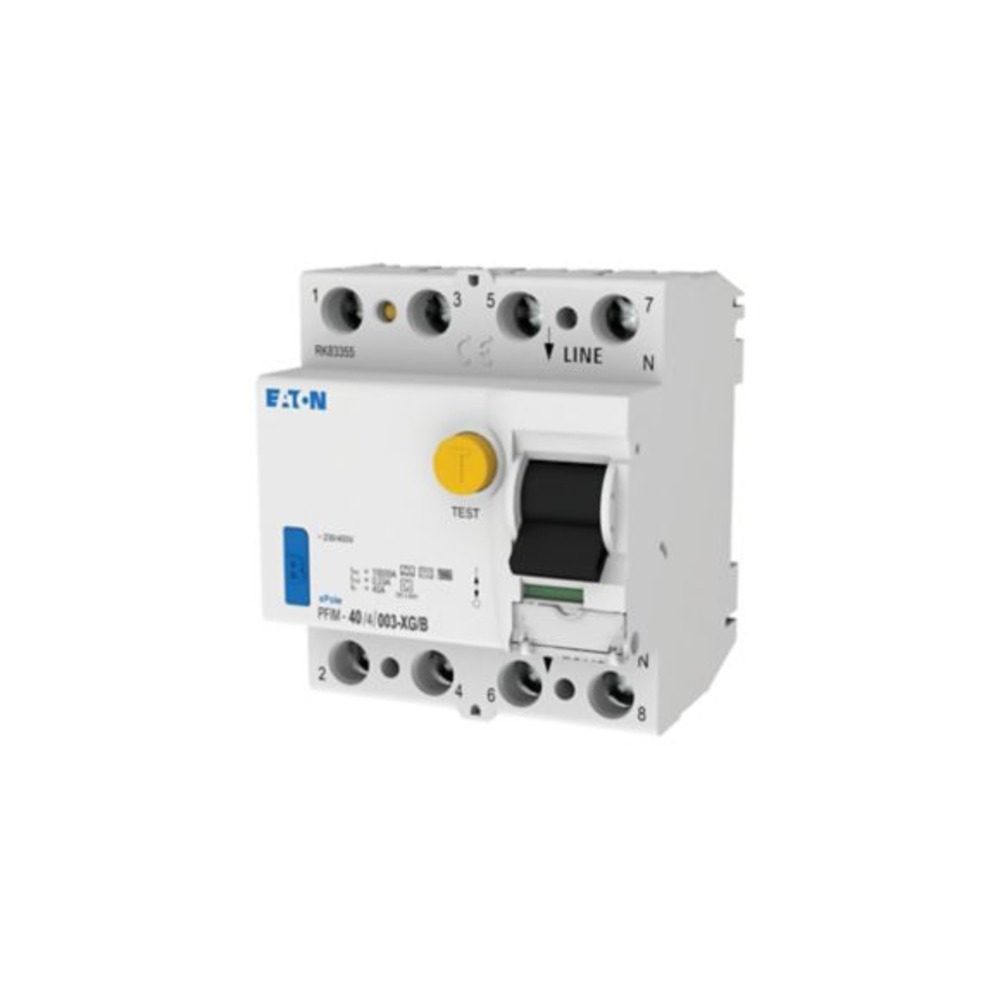

Eaton FI Schutzschalter 40 A 30 mA Typ B

Eaton Fehlerstromschutzschalter 40 A 4p 30 mA Typ XG/B

Der go-e Charger verfügt über ein integriertes DC Schutzmodul mit Gleichstromerkennung und zusätzlicher AC-Erkennung (6 mA DC, 20 mA AC).

Gebäudeseitig ist ein FI Typ A zu installieren sowie ein Leitungsschutzschalter vorzuschalten. Die lokalen Installationsvorschriften sind einzuhalten.

ALLGEMEINE SPEZIFIKATION

• Grundfunktion: Fehlerstromschutzschalter
• Anzahl der Pole: 4 -polig
• Anwendung: xPole - Schaltgeräte für Anwendungen im Wohnungsbereich und kommerzielle Anwendungen
• Anwendung: Schaltgeräte für Anwendungen im Wohnungsbereich und kommerzielle Anwendungen
• Bemessungsstrom [In]: 40 A
• Bemessungskurzschlussfestigkeit [Icn]: 10 kA
• Bememessungsfehlerstrom: [IΔN]: 0,03 A
• Typ: Typ B
• Auslösung: kurzzeitverzögert s
• Sortiment: PFIM
• Empfindlichkeit: Empfindlich auf alle Stromarten
• Stoßstromfestigkeit: stoßstromfest 3 kA

TECHNISCHE DATEN - ELEKTRISCH

• Ausführungen entsprechend: IEC/EN 61008, IEC/EN 62423
• Normen und Bestimmungen: IEC/EN 61008, IEC/EN 62423
• Bemessungsbetriebsspannung [Ue], [Ue], Bemessungsbetriebsspannung [Ue]: 230/400 V AC
• Bemessungsfrequenz [f]: 50 Hz
• Grenzwerte der Betriebsspannung Testkreis: 196 - 253 V AC
• Empfindlichkeit: Empfindlich auf alle Stromarten
• Bemessungsisolationsspannung [Ui]: 440 V
• Bemessungsstoßspannungsfestigkeit [Uimp]: 4 kV
• Bemessungskurzschlussfestigkeit [Icn]: 10 kA
• Max. zulässige Vorsicherung, Kurzschluss [gG/gL ]: 63 A
• Max. zulässige Vorsicherung, Überlast [gG/gL ]: 40 A
• Bemessungsschaltvermögen / Bemessungsfehlerschaltvermögen [Im / IΔm]: 500 A
• max. Vorsicherung: 40 A gL/gG
• maximale Vorsicherung als Kurzschlussschutz, Vorsicherung: 63 A gL
• Lebensdauer, elektrisch [Schaltspiele]: ≧ 4000
• Lebensdauer, mechanisch [Schaltspiele]: ≧ 20000

TECHNISCHE DATEN - MECHANISCH

• Kappen-Einbaumaß: 45 mm
• Gerätesockelmaß: 80 mm
• Einbaubreite: 70 (4TE) mm
• Montage: Schnellbefestigung mit 2 Raststellungen für Hutschiene IEC/EN 60715
• Schutzart: IP40, IP54 (mit feuchtigkeitsdichtem Gehäuse)
• Klemmen oben und unten: Maul/Liftklemmen
• Klemmenschutz: Berührungsschutz nach DGUV VS3, EN 50274
• Klemmquerschnitt, eindrähtig: 1,5 - 35 mm2
• Klemmquerschnitt, mehrdrähtig: 2 x 16 mm2
• Materialstärke Verschienung: 0.8 - 2 mm
• zulässige Lager- bzw. Transporttemperatur: -35 - +60 °C
• Klimafestigkeit: 25-55°C/90-95% relative Luftfeuchte gemäß IEC 60068-2
• Materialstärke Verschienung, Materialstärke: 0.8 - 2 mm
